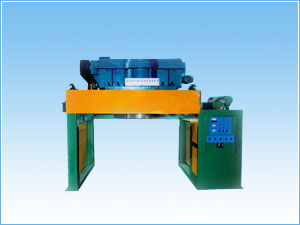

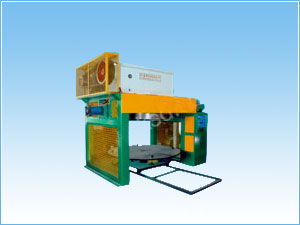

| 无锡康斯达机械电器有限公司自主研制、开发、生产的DL系列倒立式拉丝机是以无滑动的方式拉拔高、中、低碳钢丝、不锈钢丝、异型钢丝及有色金属粗、中直径而开发的设备，适用于标准件行业、超市货架制造行业、钢丝来料加工企业。机台特点：传动系统采用一级强力窄V带组合硬齿面减速机或摆环减速机；收线盘重大；卷筒强制风冷；气动压轮；下线盘自主动力且下线圈径可调；交流变频调速，机台操作方便，安全可靠，节能30%以上。 注:卷筒直径可根据用户要求定制。 |
项目 |
单位 |
型号 |
卷筒直径 |
mm |
Ф550-1500 |
******进线直径 |
mm |
Ф36 |
材料强度 |
Mpa |
≤1200 |
压缩率 |
% |
15-30 |
******拉拔速度 |
m/s |
2.5 |
电机功率 |
Kw |
3-110 |
|
| |
|
| |
|
| |
|
|
|
|

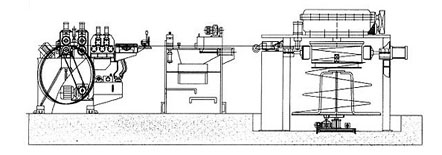

全自动送线 + 自动切削 + 倒立式拉丝机 生产线是我公司消化吸收国外先进技术而设 计的一种大盘重送线、大直径拉拔的专用设备，起操作简便可靠、安全性高。独 特的高性能、人性化设计是拉拔中低碳线材的******设备，广泛用于五金制品、罗 栓原丝、大直径线材拉拔行业，深受行业专家、远见卓识的企业家亲睐。
特性说明：
★ 送线采用可编程变频控制，使得与拉丝机连动的稳定性极高，对设备的安全生产设计了多处安全防护装置，使设备能够更加稳定运行，更安全可靠。送线过程全自动，无需人力操作。
★ 切削机构控制与送线机相同，传动均由液压控制、操作简便灵活、切削过程全自动化，切削效果极佳。
★ 倒立式拉丝机的控制为安全操作模式，对紧急停车、乱线、断线及电器故障能立即停车，刹车系统安全可靠、操作简便灵活，人性化的设计使得整线操作过程更方便可靠，整线主要电器元件、液压件均配用国际知名品牌产品。 |
|
自动送线部分 |
自动切削部分 |
倒立式拉丝机部分 |
名称 |
单位 |
参数 |
名称 |
单位 |
参数 |
名称 |
单位 |
参数 |
主动辊轮直径 |
mm |
Φ250 |
切削形式 |
|
内置式旋转切削 |
卷筒直径 |
mm |
Φ550－1500 |
转速 |
m/min |
≤50 |
切削流程 |
|
自动 |
******进线直径 |
mm |
Φ38 |
电机功率 |
Kw |
5.5－11 |
电机功率 |
Kw |
0.75－1.1 |
进线强度 |
Mpa |
≤1200 |
送线形式 |
|
单动
联动 |
整机移动形式 |
|
液压、手、自动控制 |
压缩率 |
% |
15－30 |
压轮形式 |
|
可调液压控制 |
变速箱 |
|
摆线针轮 |
******拉丝速度 |
m/s |
0.5－2.5 |
变速箱 |
|
双联齿轮传动 |
切削直径 |
mm |
Φ12－38 |
电机功率 |
Kw |
22－110 |
送线直径 |
mm |
Φ12-38 |
切削材料强度 |
Mpa |
≤1000 |
控制方式 |
|
交流变频调速 |
材料强度 |
Mpa |
≤1000 |
控制方式 |
|
PLC
控 制 |
减速箱 |
|
硬齿面齿轮传动 |
控制方式 |
|
PLC控制 |
|
|
|
|
|
|
|
